ASME B18.16M Sicherungsmuttern
Leader-Fastener® ist Hersteller und Vertreiber von Sicherungsmuttern nach ASME B18.16M. Wir verfügen über ein komplettes Serviceangebot, angefangen bei Investitionen in Produktionsanlagen, eine Exportabteilung bis hin zu einem Qualitätskontrollteam und -zentrum, um Ihre Anforderungen zu erfüllen. Wir betrachten Qualität als das Leben des Unternehmens. Wir bestehen auf guter Qualität als erste Politik und haben eine Reihe von Qualitätskontroll- und Inspektionssystemen nach internationalem Standard eingerichtet. Wir haben das ISO9001-Qualitätsgarantiesystem in jedem Prozess der Produktion, des Transports und des Verkaufs durchgeführt. Wir hoffen, dass wir in naher Zukunft Ihr Geschäftspartner sein können, indem wir Qualität, Ritterservice und wettbewerbsfähigen Preis übertreffen, und auch Ihre Freunde sein können.
Anfrage absenden PDF Herunterladen
Produktbeschreibung

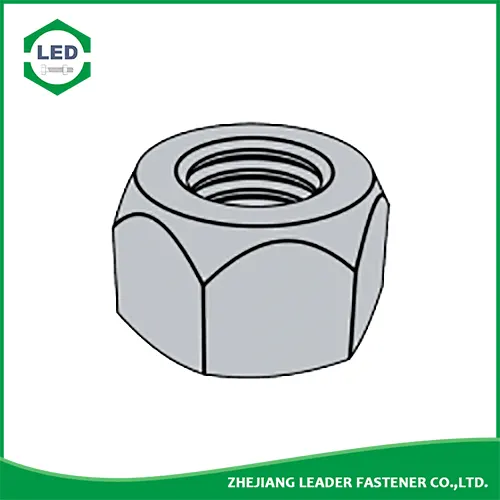

Leader-Fastener® ASME B18.16M Sicherungsmuttern, wird diese beliebte Konusmutter auch als Stover, Unitorque, Crownlock und Autolock bezeichnet. Die Automation-Spannmutter wird mit Präzision hergestellt, um gleichmäßige Lager- und abgeschrägte Oberflächen zu gewährleisten. Die konische Form ist eine hervorragende Aufnahme für das Verriegelungselement, was zu konsistenten vorherrschenden Drehmomentergebnissen führt.
Die konische Form ermöglicht die Ausrichtung der Sicherungsmutter für die automatisierte Montage in großen Stückzahlen, daher der Name Automation. Das Gegenstück muss mindestens ein volles Gewinde über die Mutternoberfläche hinausragen, um den Eingriff des Verriegelungselements zu gewährleisten. Das saubere Erscheinungsbild des Lock-On-Kegels erleichtert die Inspektion der Montage in kritischeren Anwendungen.
Produktspezifikation von Leader-Fastener®ASME B18.16M Sicherungsmuttern
Material: Kohlenstoffstahl, Edelstahl, legierter Stahl, Messing.
Ausführung: Schwarz, verzinkt, Zinkgelb, HDG, Phosphat, DACROMET, Geomet, Magin, Ruspert, Teflon usw.
x
| Gewindegröße D |
M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
| P | Tonhöhe | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | |
| s | max | 5.50 | 6.00 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 46.00 | 55.00 | |
| Mindest | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
| e | max | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
| Mindest | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
| h | Klasse 5ã10 | max | 3.10 | 3.50 | 4.00 | 5.30 | 5.90 | 7.10 | 9.00 | 9.70 | 11.60 | 13.20 | 15.20 | 19.00 | 23.00 | 26.90 | 32.50 |
| Mindest | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 6.44 | 8.04 | 8.70 | 10.37 | 12.10 | 14.10 | 16.90 | 20.20 | 24.30 | 29.40 | ||
| Klasse 9 | max | 3.10 | 3.50 | 4.00 | 5.30 | 6.70 | 8.00 | 10.50 | 11.20 | 13.30 | 15.40 | 17.90 | 21.80 | 26.40 | 31.80 | 38.50 | |
| Mindest | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 7.14 | 8.94 | 9.60 | 11.57 | 13.40 | 15.70 | 19.00 | 22.60 | 27.30 | 33.10 | ||

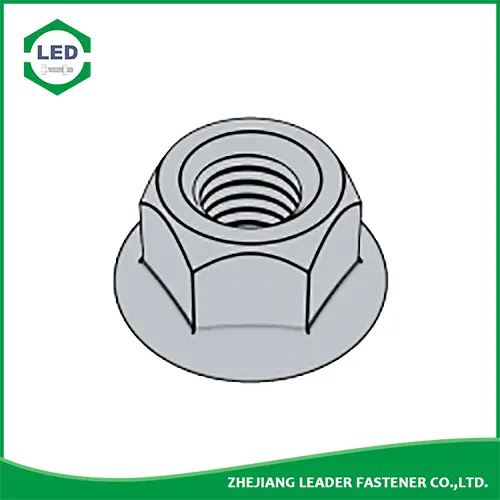

ASME B 18.16M (Flansch/Metall) – 2004 (R2016) Metrische Ganzmetall-Sechskantmuttern mit vorherrschendem Drehmoment – Festigkeitsklassen 5, 9 und 10 [Tabelle 2] (A563M, F836M, F467M)
| Gewindegröße D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| P | Gewindesteigung | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 |
| s | max | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
| Mindest | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
| e | max | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
| Mindest | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
| m | max | 7.30 | 9.40 | 11.40 | 13.80 | 15.90 | 18.30 | 22.40 |
| Mindest | 5.70 | 7.60 | 9.60 | 11.60 | 13.30 | 15.30 | 18.90 | |
| dc | max | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
| h | Mindest | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |

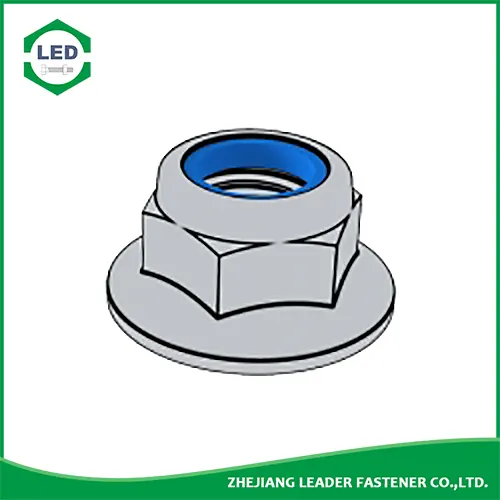

x
| Gewindegröße D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| P | Gewindesteigung | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | max | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
| Mindest | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
| e | max | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
| Mindest | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
| h | max | 8.80 | 10.70 | 13.50 | 16.10 | 18.20 | 20.30 | 24.80 |
| Mindest | 8.00 | 9.70 | 12.50 | 15.10 | 17.00 | 19.10 | 23.50 | |
| dc | max | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
| c | Mindest | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |
| dw | Mindest | 12.20 | 15.80 | 19.60 | 23.80 | 27.60 | 31.90 | 39.90 |
| mw | max | 3.10 | 4.50 | 5.50 | 6.70 | 7.80 | 9.00 | 11.10 |
| Mindest | 3.09 | 4.49 | 5.49 | 6.69 | 7.79 | 8.99 | 11.09 | |

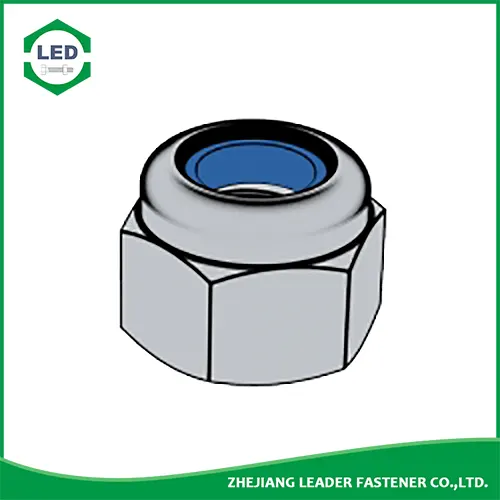

ASME B 18.16M (Sechskant/Nichtmetall) – 2004 (R2016) Metrische nichtmetallische Sechskantmuttern mit vorherrschendem Drehmoment – Festigkeitsklassen 5, 9 und 10 [Tabelle 1] (F563M, F836M, F467M)
| Gewindegröße D |
M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
| P | Tonhöhe | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | |
| s | max | 5.50 | 6.00 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 46.00 | 55.00 | |
| Mindest | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
| e | max | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
| Mindest | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
| h | Klasse 5ã10 | max | 4.50 | 5.00 | 6.00 | 6.80 | 8.00 | 9.50 | 11.90 | 12.50 | 14.90 | 17.00 | 19.10 | 22.80 | 27.10 | 32.60 | 38.90 |
| Mindest | 3.90 | 4.30 | 5.30 | 6.00 | 7.20 | 8.50 | 10.90 | 11.50 | 13.90 | 15.80 | 17.90 | 21.50 | 25.60 | 30.60 | 36.90 | ||
| Klasse 9 | max | 4.50 | 5.00 | 6.00 | 7.20 | 8.50 | 10.20 | 12.80 | 13.50 | 16.10 | 18.30 | 20.70 | 25.10 | 29.50 | 35.60 | 42.60 | |
| Mindest | 3.90 | 4.30 | 5.30 | 6.40 | 7.70 | 9.20 | 11.80 | 12.50 | 15.10 | 17.10 | 19.50 | 23.80 | 28.00 | 33.60 | 40.60 | ||
| m | Klasse 5ã10 | Mindest | 1.40 | 1.70 | 1.90 | 2.70 | 3.00 | 3.70 | 4.80 | 5.60 | 6.70 | 7.80 | 9.10 | 10.90 | 13.00 | 15.70 | 19.00 |
| Klasse 9 | Mindest | 1.40 | 1.70 | 1.90 | 2.70 | 3.00 | 4.30 | 5.60 | 6.20 | 7.70 | 8.90 | 10.50 | 12.70 | 15.10 | 18.20 | 22.10 | |
